全国计算机应用水平考试计算机绘图考试大纲（2024 年版）
一、考试对象
本考试针对已熟练掌握 AutoCAD 2007 及以上或中望 CAD 绘图软件相关知识和技术的考生。通过学习，使考生能够满足用人单位对员工计算机绘图技能的要求。
二、考试介绍
1．考试形式：无纸化考试，上机操作。
2．考试时长：120 分钟。
3．考试内容：基本概念与操作、图层对象的特性、绘制编辑图形、图块与图案填充、图形标注、打印等。
4．考核重点：通过实践操作案例考核学员 AutoCAD 2007 及以上或中望 CAD（教育考试版）的应用能力。
5．软件要求：
操作系统：Windows 7/10。
应用软件：AutoCAD 2007 及以上或中望 CAD（教育考试版）。
输入法：拼音、五笔输入法。

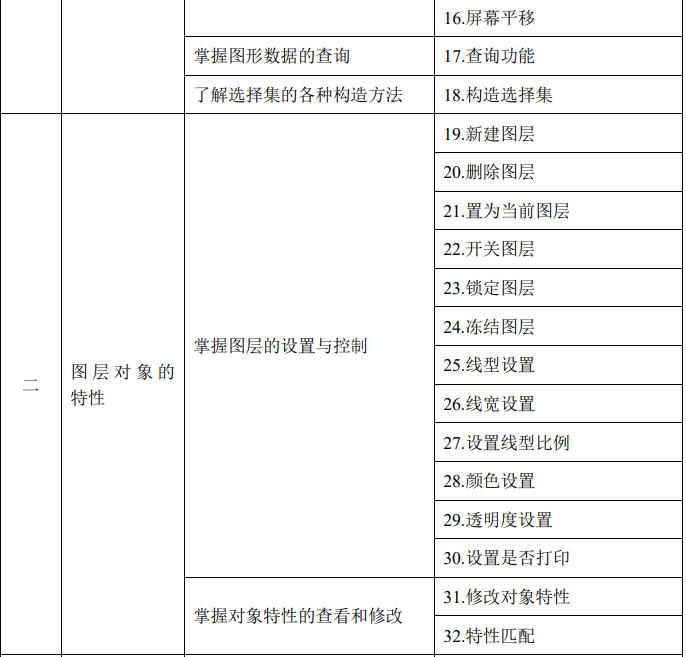

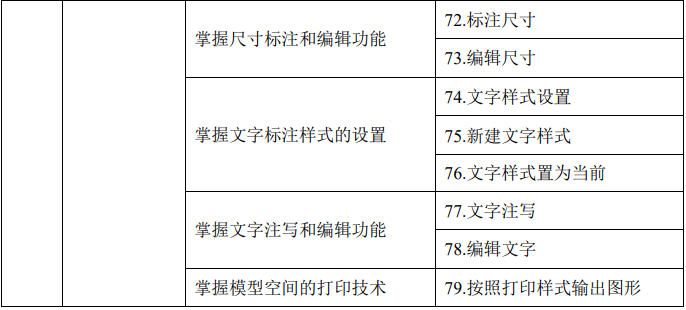

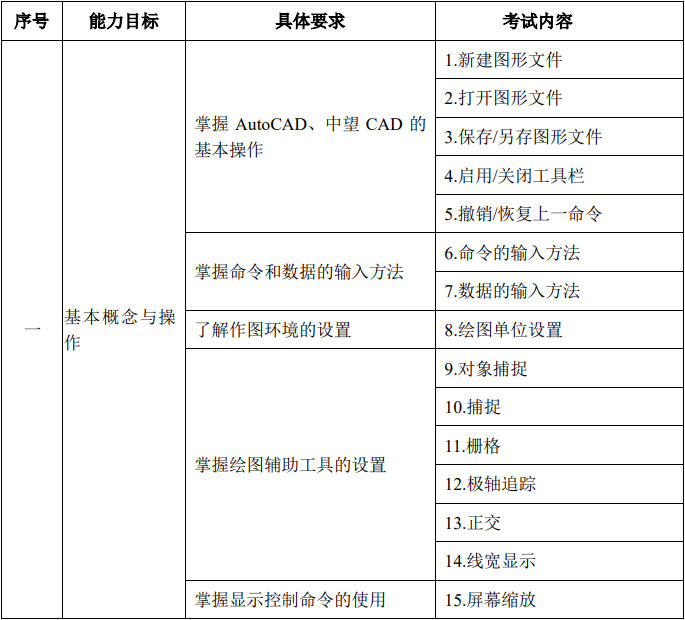

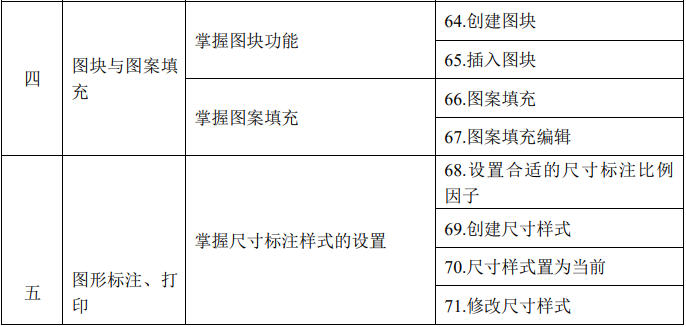

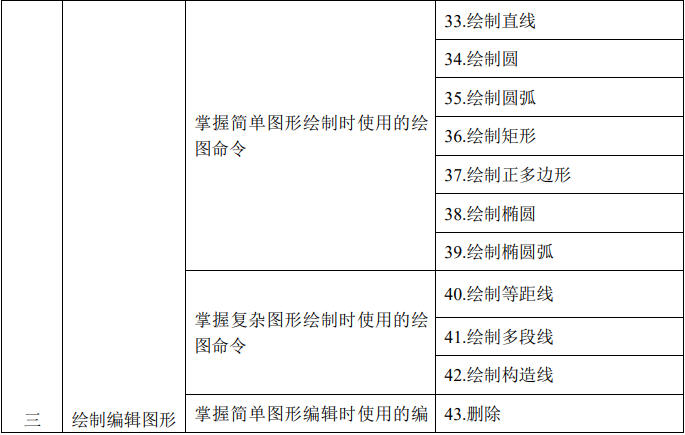

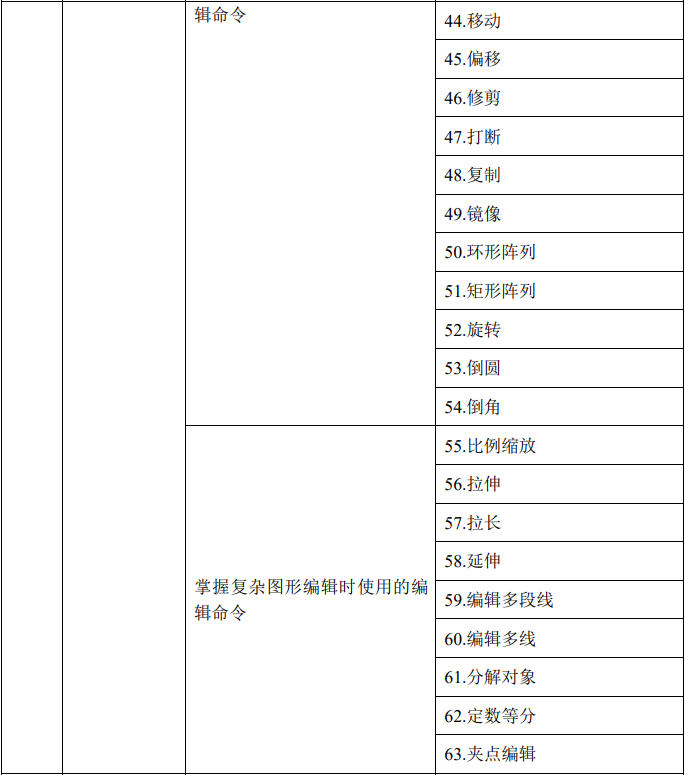

三、考试要求及内容
四、样题

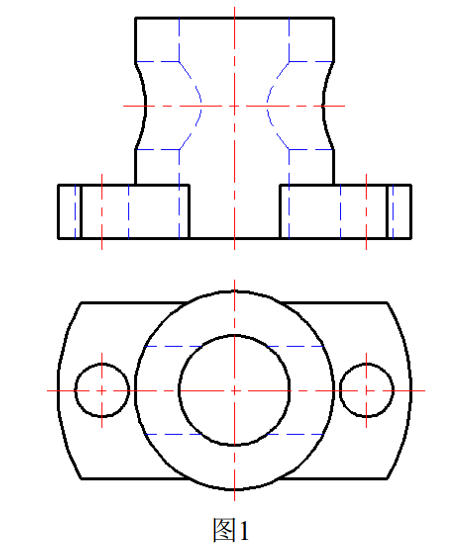

（一）补绘图形（本题只补绘，不必标注尺寸）（15分）
打开考生文件夹中的“模板1.dwg”，在该文件中按如下要求绘制图形。
1．根据给定的主视图和俯视图，绘制左视图。
2．可见轮廓线绘制在“轮廓线”层，虚线绘制在“虚线”层，点画线绘制在“中心线”层。

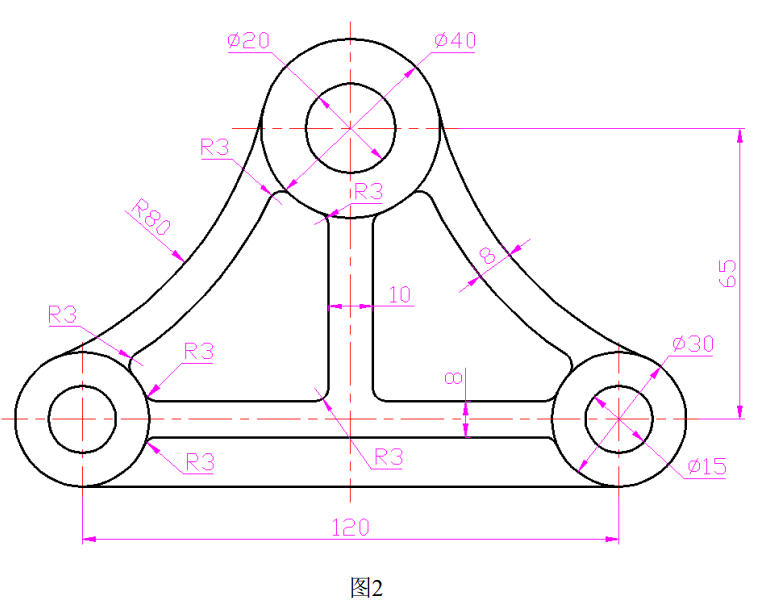

（二）绘制图形（本题只绘图，不必标注尺寸）（15分）
打开考生文件夹中的“模板2.dwg”，在该文件中按如下要求绘制图形。
1．按照图2给定的尺寸，用1：1的比例绘制图形。
2．将中心线绘制在“中心线”层，轮廓线绘制在“轮廓线”层。

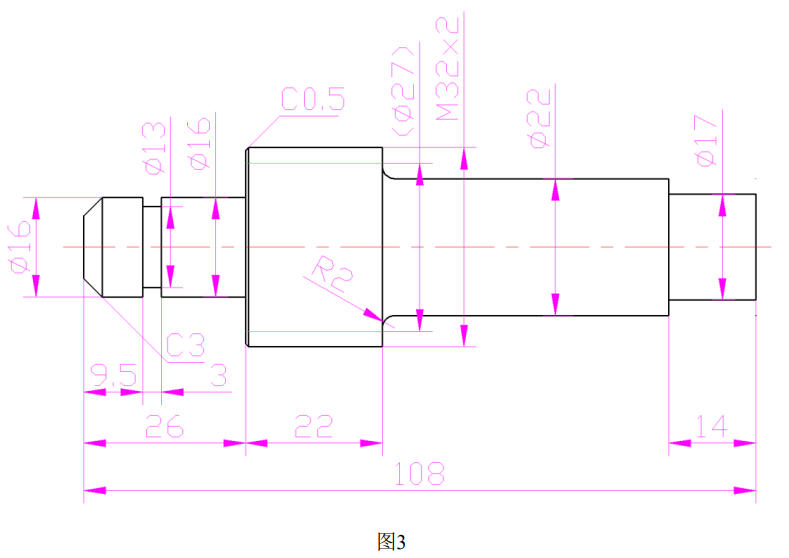

（三）绘制图形（本题只绘图，不必标注尺寸）（20分）
打开考生文件夹中的“模板3.dwg”，在该文件中按如下要求绘制图形。
1． 按照图3给定的尺寸，用1：1的比例绘制图形。
2． 中心线绘制在“中心线”层，轮廓线绘制在“轮廓线”层。
3． 螺纹小径绘制在“填充”层。

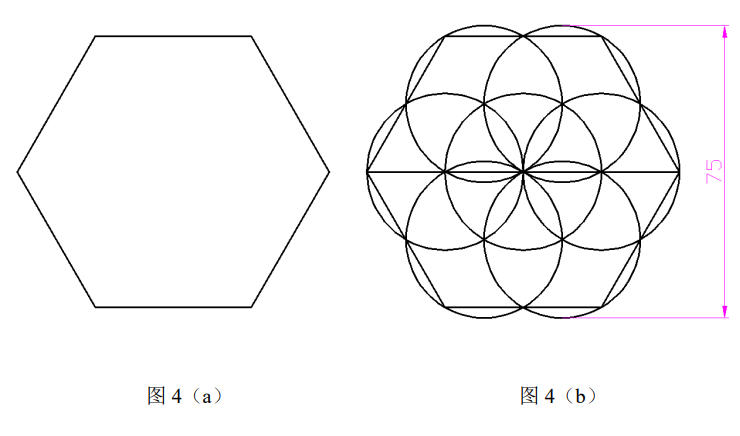

（四）编辑图形（20分）
打开考生文件夹中的“模板4.dwg”，在该文件中按如下要求编辑图形。
1．将“图案.dwg”文件中的图形复制在“模板4”的图框内，并将图形的图层改为“轮廓线”层，如图4（a）所示。“图案.dwg”文件在考生文件夹中。
2．将图4（a）复制一份放于右侧，再将复制的图形编辑成为图4（b）。
3．选择尺寸标注样式为ISO-25，在“标注”层标注图4（b）中所给的尺寸。最终结果应保留两个图形。
（五）综合应用（考生可结合专业，从任选题（一）和任选题（二）中选择一题作答。）（30分）
任选题（一）

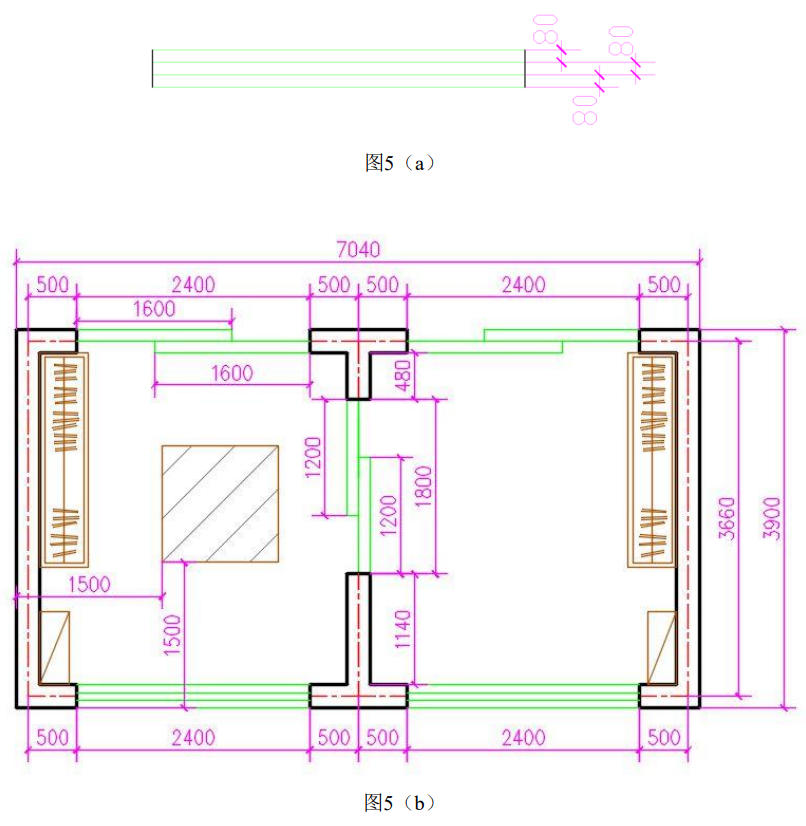

打开考生文件夹中的“模板5.dwg”，在该文件中按如下要求绘制建筑平面图并标注尺寸。
1．绘制图形和标注尺寸。
2．新建图层，命名为“填充”，颜色为灰色（索引颜色：8）。
3．按图5（b）给定的尺寸，以1：1的比例绘制图形。
4．在“中心线”层绘制墙体轴线，在“轮廓线”层绘制墙体 （墙体厚度均为240，如果使用多线命令绘制墙体，请完成后分解）；在“门窗”层绘制门、窗，窗户造型线如图5（a）所示。
5．在“家具”层中放置图形“桌子.dwg”、“空调.dwg”和“衣柜.dwg”，位置如图5（b）所示。图形文件在考生文件夹中。
6．在“填充”层填充桌面图案，如图5（b）所示，填充图案样式为ANSI31，填充比例为100，填充原点为左下角点。
7．选择尺寸标注样式为DIMN50，将尺寸标注在“标注”层。
任选题（二）

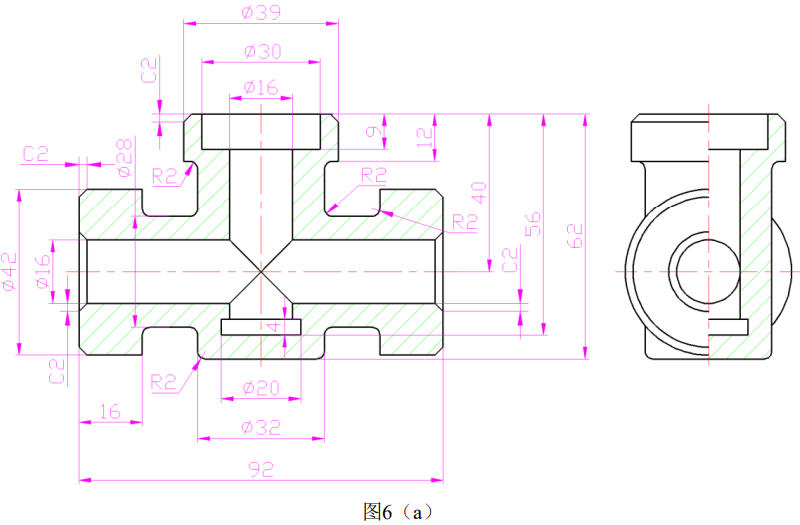

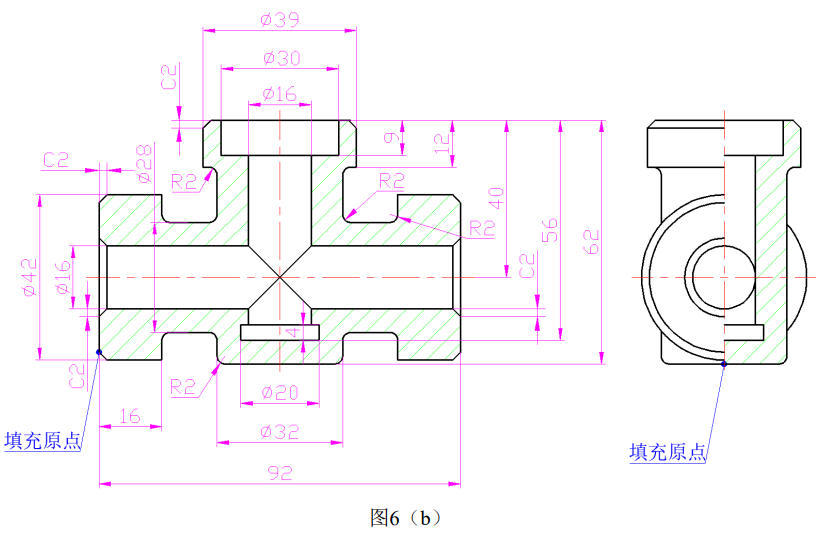

打开考生文件夹中的“模板6.dwg”，在该文件中按如下要求绘制图形并标注尺寸。
1．绘制图形和标注尺寸。
2．按照图图6（a）给定的尺寸，用1：1的比例绘制图形。
3．中心线绘制在“中心线”层，轮廓线绘制在“轮廓线”层。
4．填充图案绘制在“填充”层，填充图案样式为ANSI31，填充比例为1，图案填充原点如图图6（b）所示（注意：主视图只能采用1次图案填充命令填充完成）。
5．选择尺寸标注样式为ISO-25， 在“标注”层标注尺寸。尺寸只能按照样张标注在给定视图，例如主视图尺寸标注在左视图将不得分。
